Как теряется до 25% КПД
Конденсатор рефрижераторной установки — это теплообменник, через ребра которого проходит атмосферный воздух. Задача конденсатора — отвести тепло от сжатого хладагента в окружающую среду. Эффективность этого процесса напрямую зависит от площади контакта воздуха с ребрами и от свободного прохода воздушного потока.

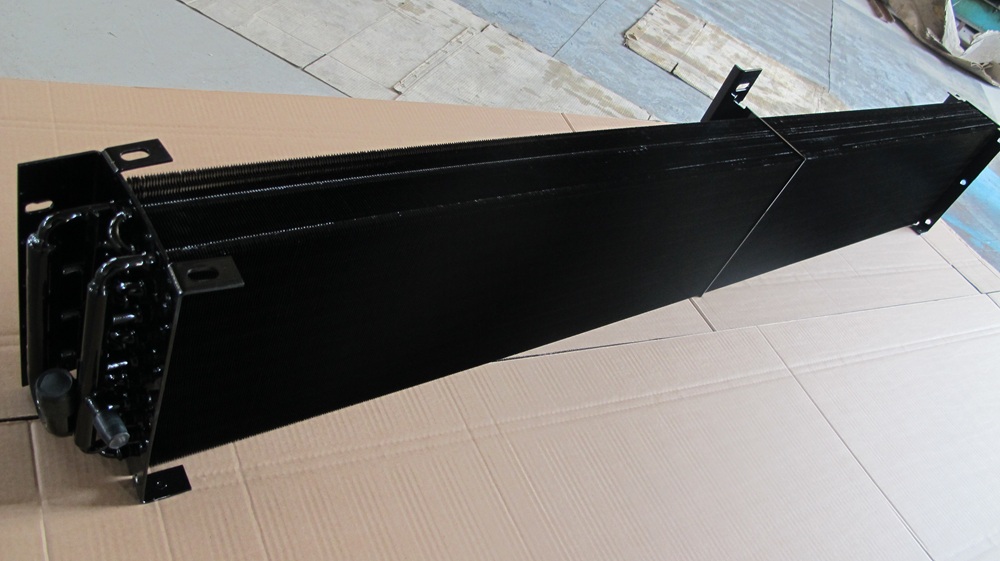

Конденсатор рефрижераторной установки расположен в передней части рефустановки, за защитной решеткой или кожухом. Представляет собой прямоугольный блок с множеством тонких пластин и осевыми вентиляторами, которые прогоняют воздух через ребра.
Основные элементы конденсатора:
- Трубки — медные или алюминиевые, по ним движется горячий хладагент.
- Ребра (ламели) — тонкие алюминиевые пластины, насаженные на трубки. Увеличивают площадь теплообмена.
- Трубные решетки — боковые панели, удерживающие трубки и ребра.
- Коллекторы (хедеры) — распределяют хладагент по секциям и собирают его.
- Патрубки — вход и выход хладагента, подключение к холодильному контуру.
- Вентилятор(ы) с электродвигателем — обеспечивают принудительный поток воздуха.
- Защитный кожух и решетка — предохраняют ребра от механических повреждений.
- Рама — крепит весь узел к установке.

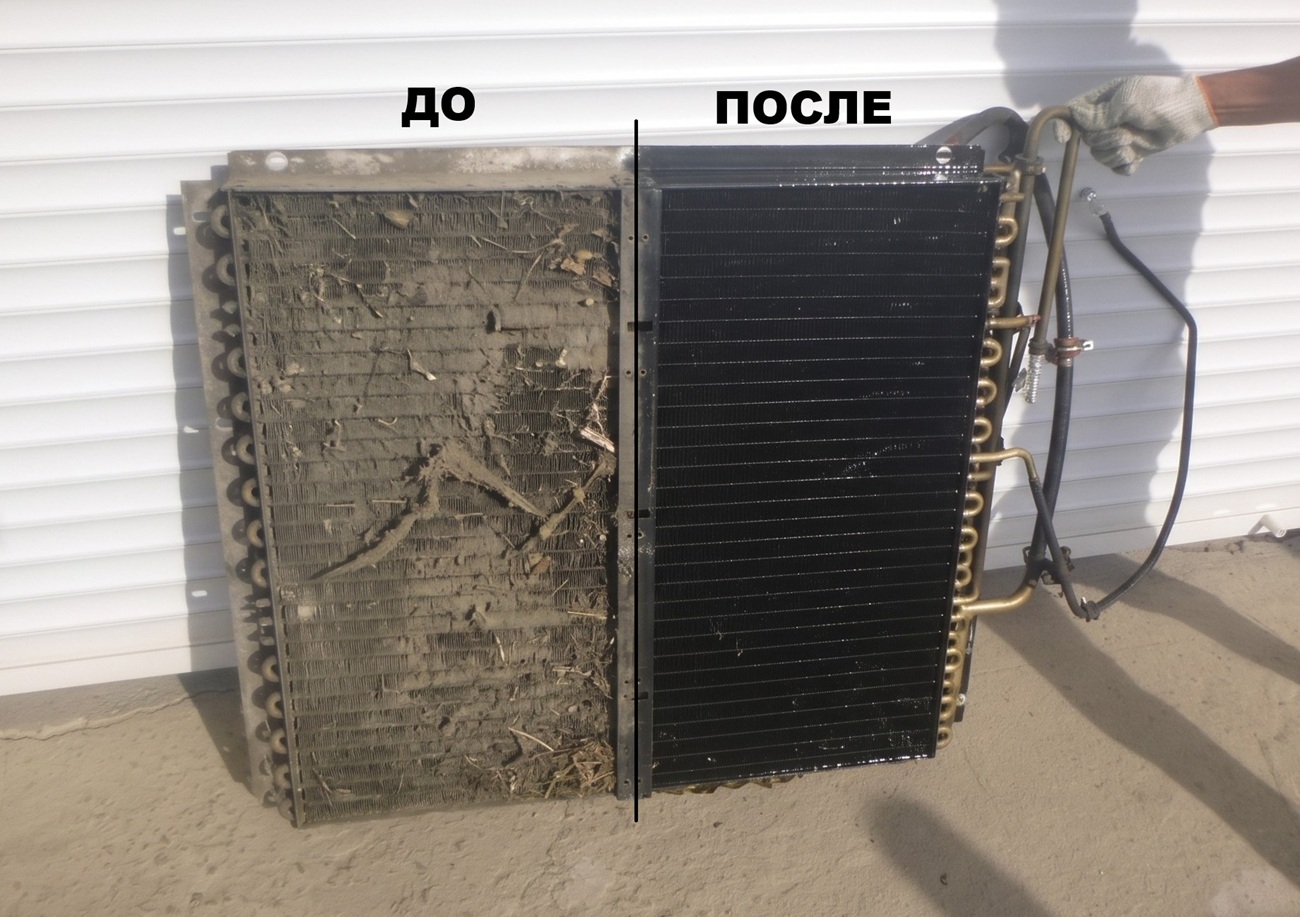

Внешне исправный конденсатор имеет равномерные просветы между ребрами. При загрязнении они забиваются пылью и пухом, просветы исчезают.
Когда межреберное пространство забивается пылью, пухом, органическими остатками, масляным туманом и солями (особенно в портовых условиях), воздушный поток блокируется.
- Морская соляная взвесь (хлориды) приводит к гальванической коррозии в местах развальцовки медных трубок в алюминиевом оребрении.
- Угольная и цементная пыль является частой проблемой терминалов и портов Приморья, так как образуют с морским туманом цементирующую корку на радиаторах.
- Органика, жировые пленки и чешуя на площадках временного накопления и перегрузки рыбопродукции в период путины приводят к загрязнению радиаторов.
Давление конденсации растет, компрессор вынужден работать дольше и с большей нагрузкой, чтобы достичь заданной температуры.
В результате пользователь получает снижение холодопроизводительности на 15-25% и рост энергопотребления. Потерянные киловатты — это потерянные деньги: каждая неэффективно потраченная единица электроэнергии оплачивается владельцем контейнера, а снижение мощности ведет к увеличению времени выхода на режим и риску порчи груза. А именно:
- Перегрев компрессора: рост температуры нагнетания приводит к термическому разложению полиэфирного синтетического масла (POE), образованию нагара на клапанных досках и заклиниванию компрессора (цена нового винтового/спирального компрессора Carrier/Thermo King — от 80 000 до 550 000+ руб.).
- Расход дизеля на дженсетах: при транспортировке по ЖД или трассе на навесном генераторе (GenSet) рост нагрузки на компрессор выливается в лишние 1,5-2,5 литра дизтоплива в час.
Как часто проводить мойку радиатора
Регламент обслуживания рефрижераторных установок Carrier и Thermo King предписывает очистку конденсатора не реже одного раза в 24 месяца, а при интенсивной эксплуатации — каждые 6-12 месяцев. Однако решение о мойке принимается именно по фактическому состоянию радиатора.
Признаки, требующие немедленной очистки:
- Ребра конденсатора не просматриваются из-за слоя пыли или пуха.
- Компрессор работает непрерывно без выхода на заданную температуру.
- Увеличение времени достижения уставки после загрузки контейнера.
- Видимые масляные или органические отложения на ламелях.
- При проверке параметра Cd12 Discharge Pressure в Carrier или в меню сенсоров Thermo King появляются следующие показатели:
- Carrier Transicold (контроллеры Micro-Link): AL58 (срабатывание защитного реле высокого давления HPS), AL08 (критическое давление нагнетания по датчику DPT), AL64 (перегрев нагнетания CPDT).
- Thermo King:
Alarm 83(High Pressure Cutout),Alarm 82(High Compressor Temp).
Если ребра скрыты за загрязнением — мойка обязательна, независимо от того, сколько времени прошло с последнего обслуживания.
Оборудование и специализированные средства для мойки конденсатора
| Набор для очистки рефрижераторных контейнеров | ||
| Компонент | Назначение | Особенности |
|---|---|---|
| Специализированная химия для климатической техники | Удаление пыли, органики, жировых отложений | Слабощелочные очистители с ингибиторами коррозии цветных металлов |
| Распылитель | Равномерное нанесение средства | Подойдет садовый опрыскиватель с регулируемым факелом |
| Мягкая щетка | Механическая очистка загрязнений | Нейлоновая, без металлической щетины |
| Мойка высокого давления | Смыв химии и загрязнений | Давление не более 100–150 бар, веерная насадка |
Химические средства на щелочной или кислотной основе предназначены для растворения органических и минеральных отложений.
Бытовые средства могут повредить алюминиевые ламели или оставить коррозионно-активные остатки. Важно использовать только специализированную химию для холодильного оборудования!
Пошаговый алгоритм мойки радиатора конденсатора
- Подготовка. Выключить автомат агрегата (CB-1), отсоединить силовой кабель от источника питания 380 В, зафиксировать кабель и вывесить табличку «Не включать! Работают люди».
- Шаг 1. Закрыть и затянуть щит с автоматикой и электроникой. Убедиться, что все разъемы и контроллер защищены от влаги.
- Шаг 2. Снять защитный кожух конденсатора.
- Шаг 3. Нанести химическое средство на поверхность ребер. Выдержать экспозицию 5-15 минут в соответствии с инструкцией производителя.
- Шаг 4. Пройтись по загрязненным участкам мягкой щеткой, двигаясь вдоль ребер (по направлению ламелей), чтобы не замять металл.
- Шаг 5. Смыть химию и загрязнения водой под низким давлением, используя веерную насадку. Направление мойки — изнутри наружу. Струю направлять строго вдоль ребер, а не перпендикулярно. Смывать до нулевой мылкости стока для нейтрализации химического средства.
- Шаг 6. Осмотреть геометрию ламелей и выправить замятые участки гребенкой для ребер (шаг 12–14 ламелей на дюйм в зависимости от производителя). Без этого аэродинамика блока не восстановится.
- Шаг 7. Установить защитный кожух на место. Проверить отсутствие влаги на электрических компонентах перед подачей питания.
Вентиляторы конденсатора (например, в Carrier ThinLINE и PrimeLINE) протягивают воздух с наружной стороны внутрь. Основная масса пуха, соли и песка скапливается на входе.
Если мыть радиатор только снаружи, грязь смывается вглубь многорядного трубного пучка и прессуется в непромываемый войлочный пласт. Не забывайте очищать радиатор изнутри.
Техника безопасности
Нарушение правил мойки приводит к повреждению оборудования, стоимость которого многократно превышает экономию на профессиональном сервисе.
- Не допускайте попадания воды на двигатель, электропроводку и электрооборудование. Щит контроллера должен быть герметично закрыт.
- Не направляйте струю высокого давления непосредственно на конденсатор. Аппараты высокого давления подают струю до 160 бар и способны разрушить тонкие алюминиевые ребра. Используйте веерную насадку при давлении не более 20–40 бар (или «струя низкого давления / смыв самотеком»), либо при использовании АВД — обязательное снижение регулятора давления до минимума и дистанция распыла не ближе 40–50 см строго параллельно пластинам.
- Используйте только специализированную химию. Агрессивные бытовые средства вызывают коррозию ламелей и трубопроводов.
- Не сбивайте заводские наклейки и маркировку — они содержат информацию о модели, хладагенте и регламенте обслуживания.
Своевременная мойка радиаторов конденсатора помогает сохранить ресурс рефрижераторного оборудования, продлить срок службы и сэкономить за счет сохранения адекватного энергопотребления. Затраты на плановое обслуживание в разы ниже стоимости простоя, замены компрессора или потери груза из-за нестабильного температурного режима.
