Компрессоры для рефустановок: виды, общие характеристики, цены
Оглавление:
Рефрижераторный контейнер — это сложное мобильное холодильное оборудование, предназначенное для транспортировки скоропортящихся грузов на дальние расстояния. Его главным элементом является рефустановка, а ее эффективность и надежность определяется компрессором. Именно он обеспечивает циркуляцию хладагента и поддержание заданного температурного режима внутри контейнера на протяжении всего пути.
К компрессорам, устанавливаемым в рефконтейнеры, предъявляются особые требования: они должны выдерживать длительные нагрузки, работать в условиях ограниченного доступа к сервисному обслуживанию и гарантировать стабильность температурного режима. Выход компрессора из строя в пути почти всегда означает порчу груза, поэтому выбор правильного типа устройства очень важен.
На сегодняшний день в рефустановках применяются два основных типа компрессоров: поршневые (возвратно-поступательные) и спиральные (скролл-компрессоры). Каждый из них имеет свои конструктивные особенности, эксплуатационные параметры и сферы применения. Рассмотрим их детально.

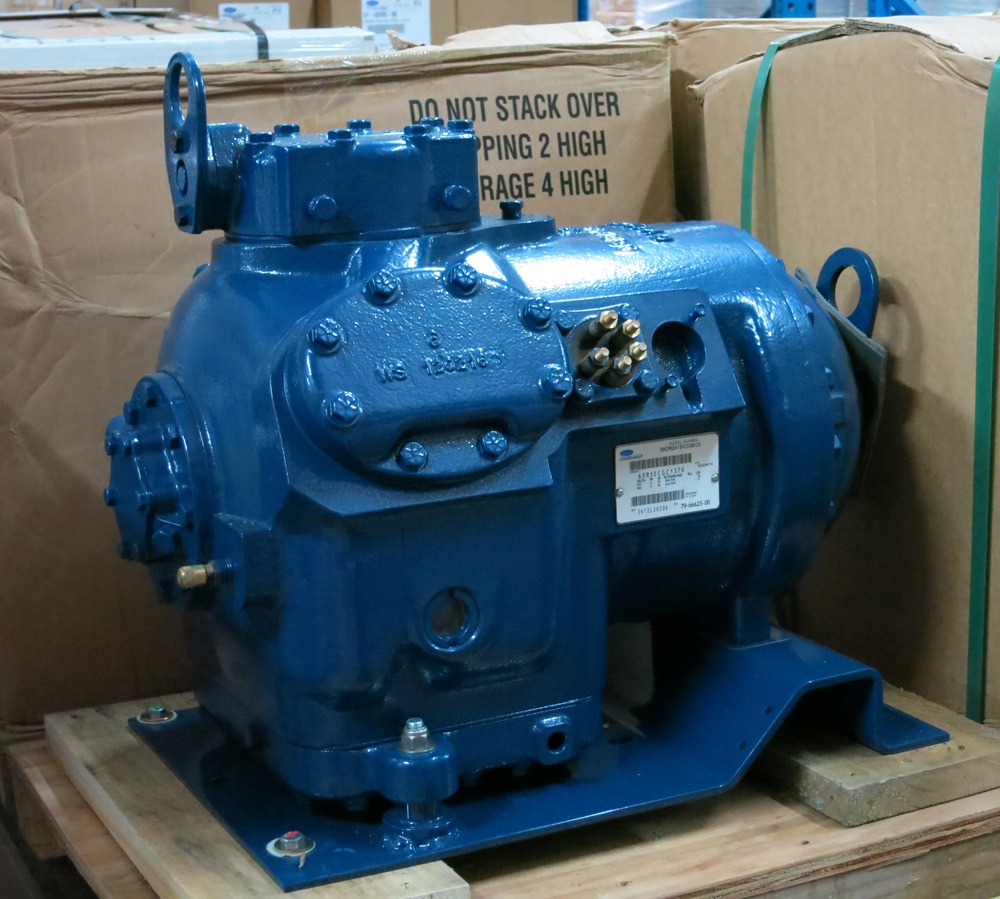

Поршневые компрессоры для рефконтейнеров
Поршневой компрессор — это классическое решение, десятилетиями используемое в холодильной технике. Его работа основана на возвратно-поступательном движении поршня внутри цилиндра, за счет которого происходит сжатие и нагнетание хладагента.
Строение и принцип работы
Основные узлы поршневого компрессора:
- Цилиндро-поршневая группа — поршни, шатуны, коленчатый вал, цилиндры.
- Клапанная система — впускные и выпускные клапаны (пластинчатого типа).
- Система смазки — масляный насос, фильтры, масляный картер.
- Электродвигатель — чаще всего асинхронный, герметичный или полугерметичный.
В зависимости от мощности и производительности поршневые компрессоры могут быть одно- или многоцилиндровыми, с различным расположением цилиндров (V-образные, рядные).
Как работает поршневой компрессор:
Работа поршневого компрессора основана на возвратно-поступательном движении поршня внутри цилиндра. Коленчатый вал, приводимый во вращение электродвигателем, через шатун преобразует вращательное движение в поступательное движение поршня.
- При движении поршня вниз (в такте всасывания) в цилиндре создается разрежение, впускной клапан открывается, и хладагент в газообразном состоянии поступает из испарителя в цилиндр.
- При движении поршня вверх (в такте сжатия) впускной клапан закрывается, газ сжимается до высокого давления, после чего открывается выпускной клапан, и сжатый хладагент нагнетается в конденсатор.
- Цикл повторяется с частотой, определяемой числом оборотов коленчатого вала. В многоцилиндровых конструкциях такты сдвинуты по фазе, что обеспечивает более равномерную подачу газа и снижает пульсации давления.
Общие технические характеристики
Поршневые компрессоры для рефконтейнеров обычно имеют следующие диапазоны параметров:
| Параметр | Типичные значения |
|---|---|
| Холодопроизводительность | от 5 до 40 кВт |
| Рабочий объем цилиндров | от 50 до 300 см³ |
| Диапазон рабочих оборотов | 500-6000 об/мин |
| Количество цилиндров | от 2 до 6 |
| Тип хладагента | R-134a, R-404A, R-407C (реже — R-22) |
| Рабочий диапазон температур (испарение) | от -40°C до +10°C |
| Напряжение питания | 12 В, 24 В (постоянный ток) или 380 В (переменный) |
| Способ охлаждения | Воздушное или вентиляторное |
| Тип привода | Электрический (редко — от вала двигателя) |
| Уровень шума | 70-85 дБ |
| Масса | от 30 до 150 кг |
Эти параметры могут варьироваться в зависимости от производителя и конкретной модели рефрижераторной установки.
Преимущества поршневого компрессора
- Простота конструкции и доступность для обслуживания — поршневой компрессор можно разобрать, заменить изношенные детали (поршневые кольца, клапаны, вкладыши) и собрать заново.
- Высокая ремонтопригодность — ремонт головок, замена колец и клапанов выполняется даже в региональных сервисных центрах без специального дорогостоящего оборудования.
- Доступность запчастей — поршневые агрегаты производятся десятилетиями, поэтому на складах сервисных центров обычно есть все необходимые комплектующие.
- Относительно невысокая цена — как самого компрессора, так и рефустановки на его основе.
- Устойчивость к нестабильному напряжению — поршневые компрессоры менее чувствительны к перепадам питания по сравнению со спиральными.
Недостатки поршневого компрессора
- Повышенное энергопотребление — возвратно-поступательное движение поршня требует значительной механической работы, особенно при высоких нагрузках.
- Высокий уровень шума и вибрация — характерная особенность всех поршневых машин, требующая дополнительной виброизоляции.
- Интенсивный нагрев — трение поршня о цилиндр приводит к нагреву, что требует эффективной системы охлаждения.
- Необходимость регулярного обслуживания — замена масла, фильтров, регулировка клапанов требуются через определенные интервалы наработки.
- Более низкий КПД при частичных нагрузках по сравнению со спиральными аналогами.
Область применения
Поршневые компрессоры до сих пор устанавливаются в рефконтейнеры старых поколений (выпущенных до середины 2010-х годов), а также в бюджетные и восстановленные установки. Они востребованы в тех случаях, когда приоритетом является ремонтопригодность и доступность сервиса, а не максимальная энергоэффективность. Многие операторы предпочитают поршневые агрегаты для работы на региональных маршрутах, где можно быстро добраться до сервисного центра.
Цены в России
Как было сказано выше, поршневые компрессоры были наиболее востребованы до прошлого десятилетия. После этого производители начали переходить на более энергоэффективные скроллы. Так, например производство рефустановок с поршневым компрессором Carrier официально прекратилось с 2013 года. Поэтому купить готовый оригинальный компрессор Carrier или Thermo King в России сложно, преобладают б/у или восстановленные экземпляры. Но запчасти для поршневых компрессоров широко доступны во всех регионах.
Стоимость поршневых компрессоров для рефконтейнеров на российском рынке сильно зависит от состояния, производителя и мощности.
Диапазон цен
| Состояние | Диапазон цен (руб.) |
|---|---|
| Новый компрессор (китайские аналоги) | от 150 000 до 350 000 |
| Восстановленный (после капремонта) | от 180 000 до 300 000 |
| Бывший в употреблении | от 80 000 до 200 000 |
Цены приведены ориентировочно, актуальные значения уточняйте у менеджера.

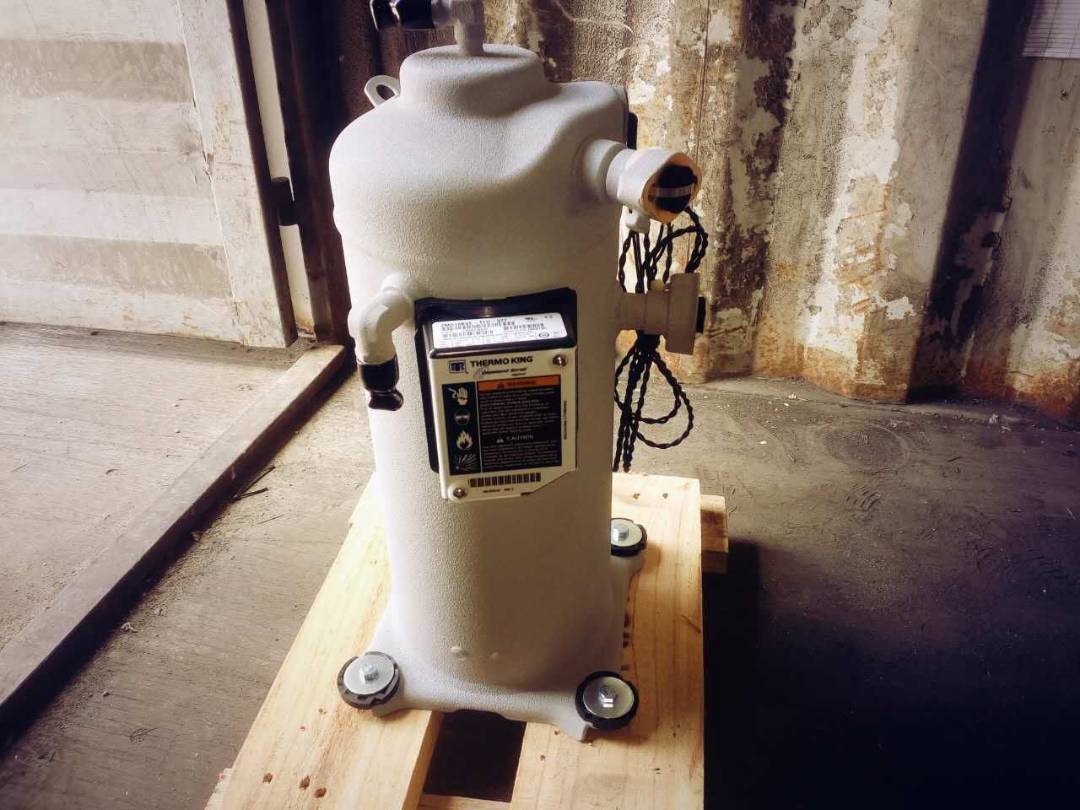

Спиральные компрессоры (скролл) для рефконтейнеров
Спиральный компрессор — это современное высокотехнологичное решение, которое сегодня устанавливается в большинство новых рефконтейнеров ведущих марок. Принцип его действия основан на сжатии хладагента двумя спиральными элементами — неподвижной и вращающейся (или двумя вращающимися). Благодаря особой геометрии спиралей газ плавно перемещается от периферии к центру, сжимаясь и выталкиваясь через выходное отверстие.

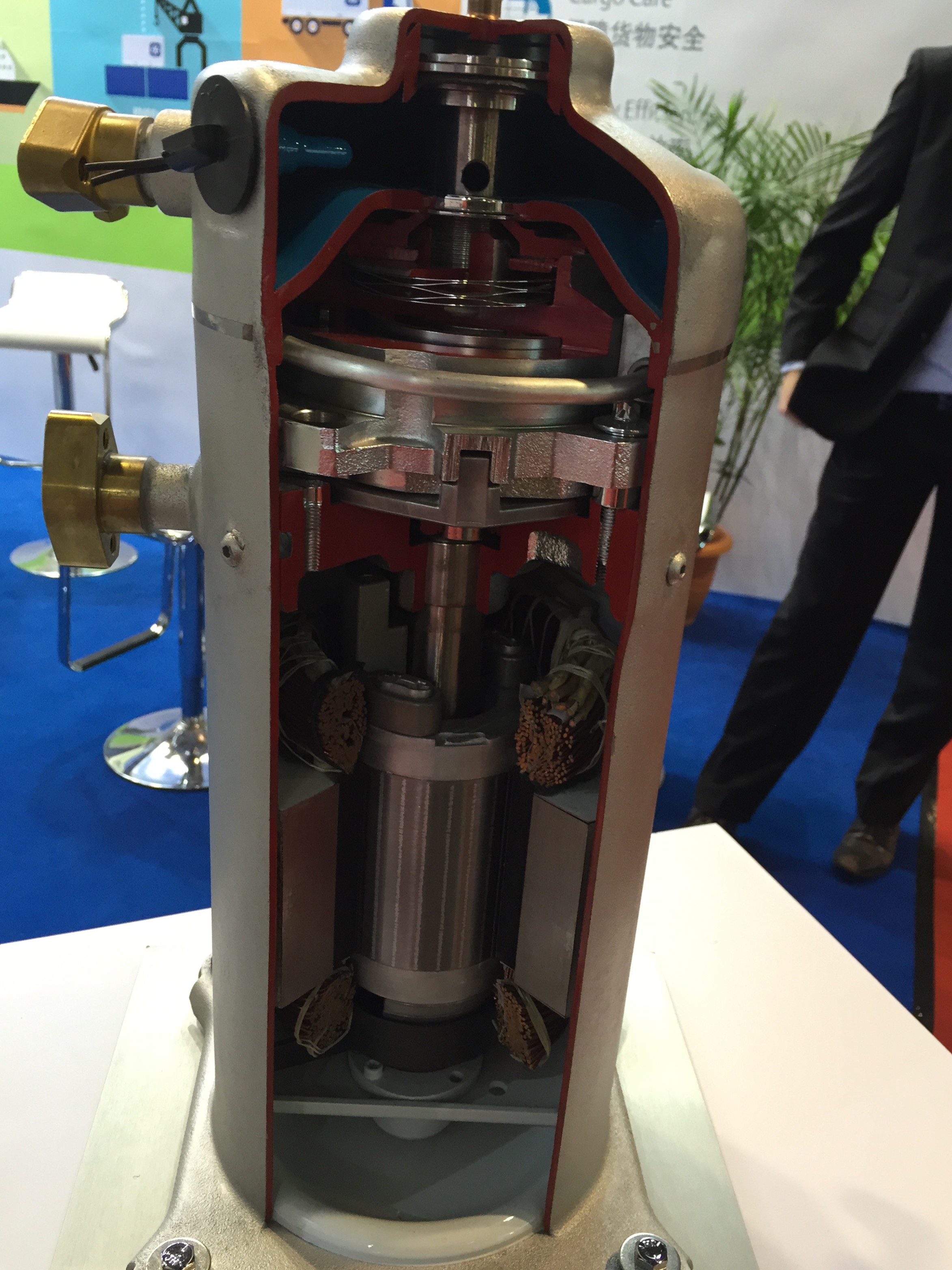

Строение и принцип работы
Спиральный компрессор имеет принципиально иную конструкцию по сравнению с поршневым:
- рабочая пара — две спирали с эвольвентным профилем;
- герметичный корпус (как правило, полностью сварной);
- встроенный электродвигатель, охлаждаемый всасываемым газом.
В спиральных компрессорах применяются как фиксированная, так и регулируемая производительность (с помощью промежуточного отбора газа или изменения скорости вращения). Для рефконтейнеров чаще используются модели с фиксированной производительностью, поскольку они проще и надежнее.
Принцип работы
Спиральный компрессор работает за счет взаимодействия двух спиральных элементов, неподвижный закреплен в корпусе, а подвижный совершает орбитальное (планетарное) движение без вращения вокруг своей оси. Привод осуществляется от электродвигателя через эксцентриковый вал.
В процессе движения подвижной спирали ее витки последовательно входят в зацепление с неподвижной спиралью, образуя серповидные полости, которые постепенно перемещаются от периферии к центру. Поскольку объем полостей по мере движения к центру уменьшается, находящийся в них газ сжимается. В центральной части компрессора давление достигает максимального значения, после чего газ выталкивается через выпускное отверстие, расположенное в центре неподвижной спирали.
Всасывание происходит непрерывно по мере того, как новые порции газа поступают в периферийные полости, что обеспечивает практически безымпульсную подачу хладагента. Частота вращения вала определяет производительность, но в большинстве рефконтейнерных моделей она фиксирована, так как регулировка осуществляется отключением компрессора (циклическая работа) или с помощью байпаса.
Общие технические характеристики
Для спиральных компрессоров, применяемых в рефконтейнерах, характерны следующие диапазоны параметров:
| Параметр | Типичные значения |
|---|---|
| Холодопроизводительность | от 8 до 50 кВт |
| Рабочий объем (объем всасывания) | от 40 до 200 см³/об |
| Диапазон рабочих оборотов | 1500-4500 об/мин |
| Число спиралей | 2 |
| Тип хладагента | R-134a, R-404A, R-513A |
| Рабочий диапазон температур (испарение) | от -35°C до +15°C |
| Напряжение питания | 400 В (трехфазное) или 230 В (однофазное) |
| Способ охлаждения | Воздушное (внешний вентилятор) + газовое (всасыванием) |
| Тип привода | Электрический (синхронный или асинхронный двигатель) |
| Уровень шума | 60-75 дБ |
| Масса | от 25 до 80 кг |
Спиральные компрессоры отличаются высокой эффективностью в широком диапазоне нагрузок, а также стабильностью работы при изменяющихся температурных условиях.
Преимущества спиральных компрессоров
- Высокий коэффициент полезного действия — по сравнению с поршневыми аналогами, спиральные компрессоры потребляют на 15-30% меньше электроэнергии при той же холодопроизводительности.
- Надежность — минимальное число движущихся частей и отсутствие клапанов значительно снижает риск механических поломок.
- Низкий уровень шума и вибраций — плавное движение спиралей создает значительно меньше вибраций, что важно для контейнерных перевозок.
- Компактность и малый вес — спиральные агрегаты обычно легче и занимают меньше места, что упрощает монтаж и обслуживание.
- Не требует частого технического обслуживания — отсутствие изнашиваемых клапанов и поршневых колец увеличивает интервалы между сервисными проверками.
Недостатки спиральных компрессоров
- Высокая стоимость — как самого компрессора, так и рефустановки с его применением.
- Неремонтопригодность — спиральный компрессор не подлежит разборке и ремонту в полевых условиях. При выходе из строя требуется полная замена агрегата.
- Дефицит запчастей — поскольку компрессор поставляется только в сборе, запасных частей для него практически нет, и замена возможна только на аналогичный новый или восстановленный блок.
- Чувствительность к загрязнениям и влаге — спиральная пара имеет очень малые зазоры, поэтому попадание посторонних частиц или влаги в систему может привести к быстрому выходу из строя.
- Ограниченная доступность сервиса в регионах — не каждый сервисный центр имеет квалифицированных специалистов и необходимое оборудование для диагностики и замены спиральных компрессоров.
Область применения
Спиральные компрессоры сегодня устанавливаются в большинство новых рефрижераторных контейнеров производства Carrier (линейки PrimeLINE, NaturaLINE, EliteLINE) и Thermo King (серии X и Magnum). Они рекомендуются для дальних международных перевозок, где энергоэффективность и надежность играют решающую роль. Также спиральные агрегаты предпочтительны для перевозки высокоценных грузов (медикаментов, продуктов премиум-сегмента), требующих строгого поддержания температуры.
Цены в России
Стоимость спиральных компрессоров и оборудования с ними на российском рынке существенно выше, чем поршневых.
Диапазон цен
| Состояние | Диапазон цен (руб.) |
|---|---|
| Новый спиральный компрессор (китайские аналоги) | от 350 000 до 600 000 |
| Новый оригинальный (Carrier, Thermo King) | от 700 000 до 1 200 000 |
| Восстановленный | от 500 000 до 800 000 |
| Б/у | от 150 000 до 450 000 |
Цены приведены ориентировочно, актуальные значения уточняйте у менеджера.
Сравнение поршневого и спирального компрессора
| Параметр | Поршневой компрессор | Спиральный компрессор |
|---|---|---|
| Принцип работы | Возвратно-поступательное движение поршня, клапанное газораспределение | Орбитальное движение спиралей, бесклапанное сжатие |
| Сложность конструкции | Высокая (много трущихся деталей) | Низкая (минимум подвижных частей) |
| Уровень шума и вибрации | Высокий | Низкий |
| КПД (эффективность) | Ниже на частичных нагрузках | Выше во всем диапазоне |
| Габариты и вес | Больше и тяжелее | Компактнее и легче |
| Ремонтопригодность | Высокая (ремонт на месте) | Отсутствует (только замена) |
| Наличие запчастей | Широкий ассортимент, в т.ч. неоригинал | Только оригинальные блоки в сборе |
| Стоимость (начальная) | Ниже | Выше |
| Интервалы обслуживания | Частые (замена масла, фильтров) | Длительные (минимальное обслуживание) |
| Чувствительность к влаге | Средняя | Высокая |
| Моторесурс | 20 000–30 000 моточасов | 30 000–40 000 моточасов |
Что выбрать поршневой или спиральный компрессор для рефконтейнера
Выбор между поршневым и спиральным компрессором должен основываться на нескольких ключевых факторах:
- Интенсивность эксплуатации — при круглосуточной работе и высоких нагрузках спиральный компрессор окупается за счет экономии электроэнергии и меньших простоев на обслуживание.
- Наличие сервисной инфраструктуры — если вы работаете в регионах с ограниченным доступом к профессиональному ремонту, поршневой компрессор предпочтительнее из-за возможности быстрого восстановления.
- Бюджет — первоначальные затраты на спиральный компрессор значительно выше, но они могут окупиться за 2-3 года интенсивной работы благодаря экономии топлива и электроэнергии.
- Тип перевозимого груза — для дорогостоящих и чувствительных грузов (лекарства, свежая рыба, цветы) надежность спирального компрессора часто становится решающим аргументом.
Краткие рекомендации:
Выбирайте рефустановку с поршневым компрессором, если:
- важна возможность ремонта силами региональных сервисов;
- вы готовы к более высокому энергопотреблению и уровню шума;
- бюджет на приобретение или восстановление ограничен.
Выбирайте спиральный компрессор, если:
- на первом месте энергоэффективность и снижение эксплуатационных расходов;
- у вас есть доступ к фирменному сервисному обслуживанию;
- перевозимый груз требует максимальной надежности и стабильности температурного режима.
Принимая решение, оценивайте не только цену приобретения, но и совокупную стоимость владения (TCO), включая затраты на электроэнергию, сервисное обслуживание и возможные простои при ремонте.
