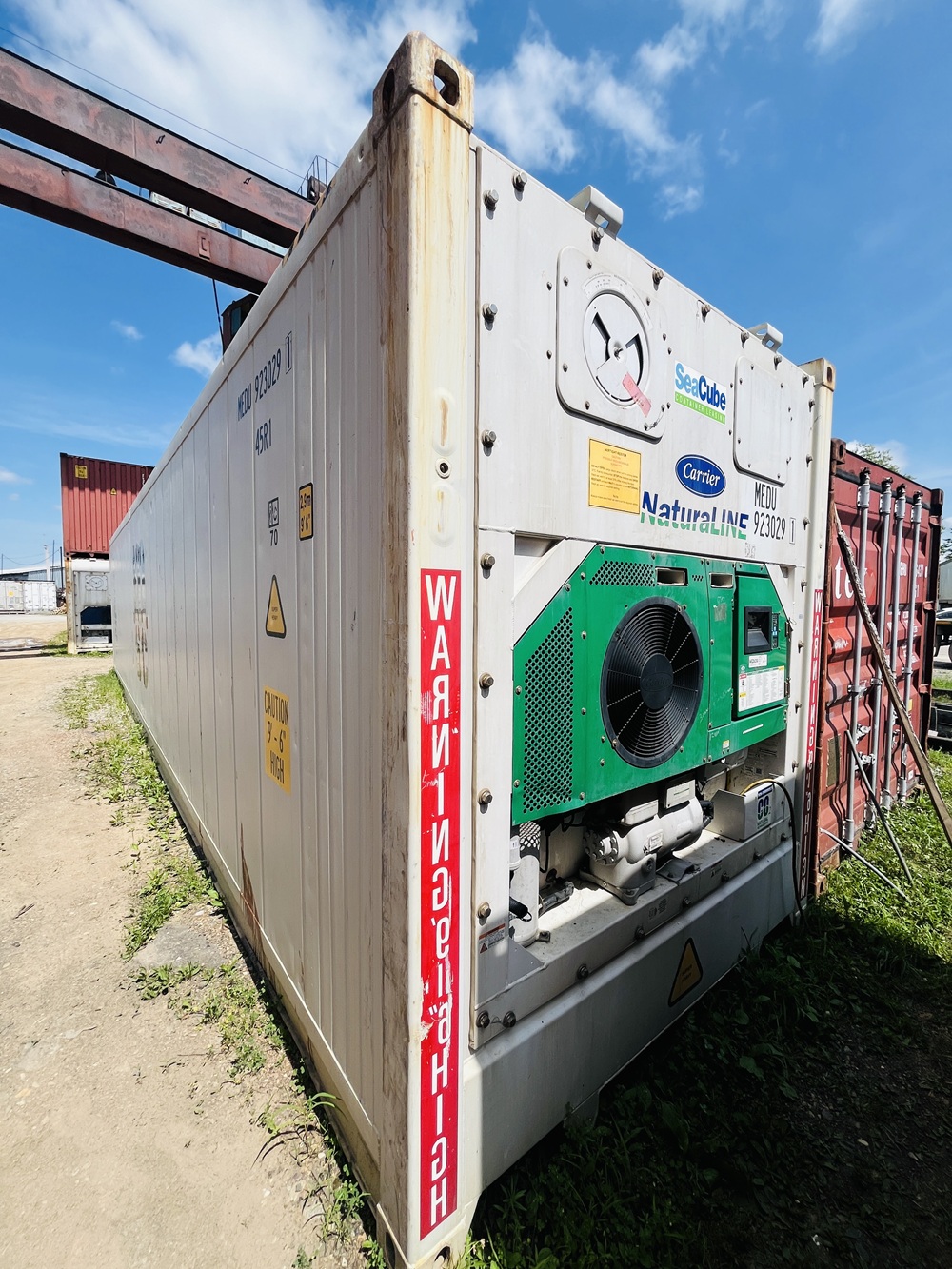

Переход мировой индустрии морских перевозок на «зеленые технологии» спровоцировал появление холодильного оборудования, работающего на природных хладагентах. Флагманом этого направления в сегменте рефрижераторных контейнеров стала модель Carrier NaturaLINE (в частности, модификация 69NT40-601-104), использующая в качестве хладагента диоксид углерода (CO₂, R744). Несмотря на экологические преимущества (потенциал глобального потепления CO₂ равен 1), практическая эксплуатация таких установок выявила ряд серьезных технических вызовов.
Ниже представлен детальный разбор особенностей работы установок на R744, сравнение с традиционными моделями и анализ поведения мировых лизинговых линий.
От стандартных рефрижераторных установок, работающих на фреоне (например, Carrier ThinLINE на R134a), модель NaturaLINE кардинально отличается строением холодильного контура. Основные изменения коснулись компонентов, работающих под экстремальным давлением:
- Установлен специализированный многоступенчатый поршневой компрессор.
- Внедрен частотный преобразователь (частотник) для управления производительностью компрессора.
- Применены усиленные толстостенные трубопроводы.
- Конденсатор заменен на газкулер, рассчитанный на транскритический цикл работы и сверхвысокое давление.

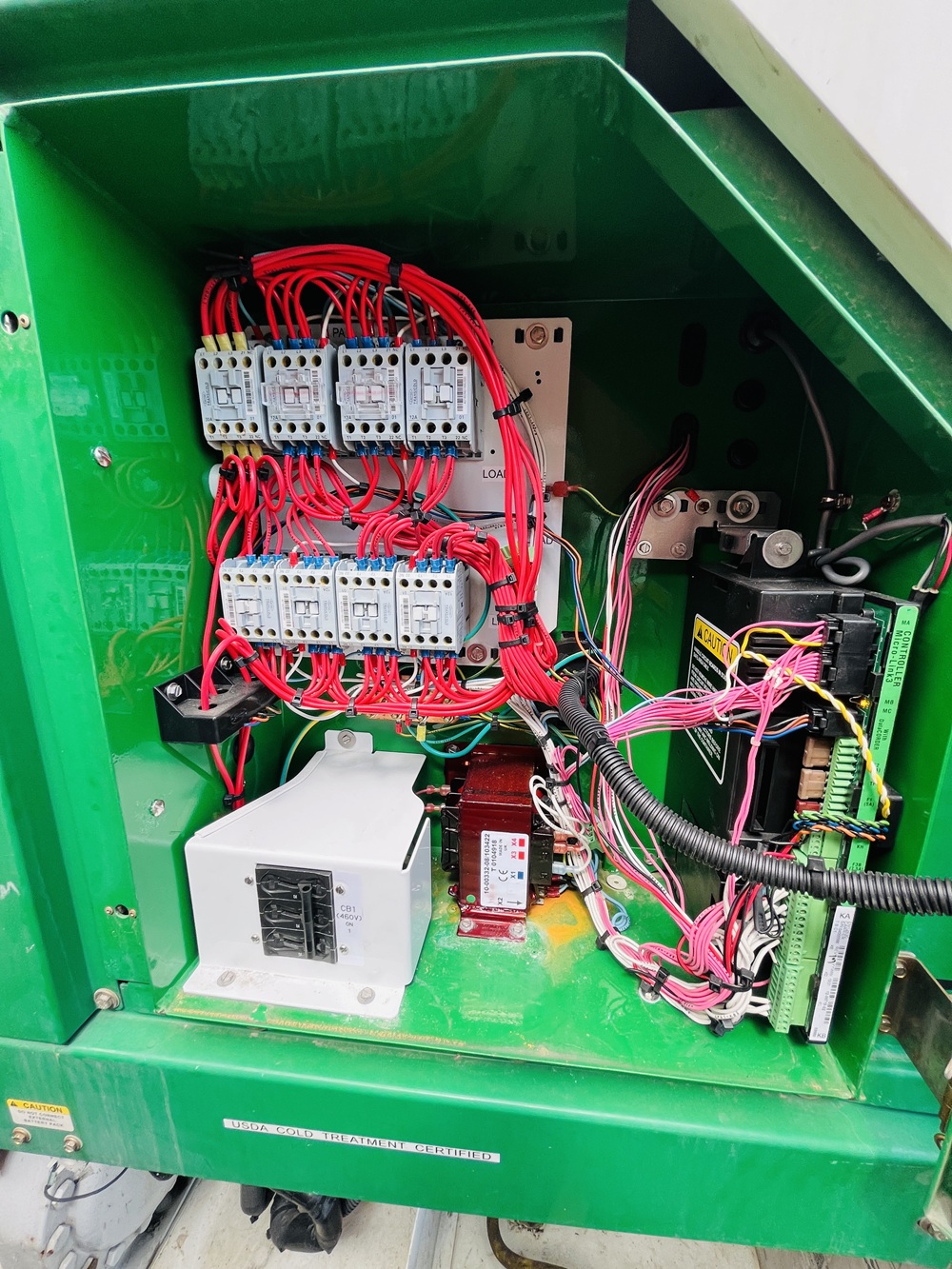

На NaturaLINE используется контроллер Micro-Link 3 со специальными прошивками под сверхвысокое давление, промежуточный блок сопряжения VIM (Variable Frequency Interface Module) и датчики давления до 160 бар.
.jpg)
Технические ограничения Carrier NaturaLINE
Энергопотребление остается в разумных пределах, однако эксплуатационные нюансы кроются не в счетах за электричество, а в физике самого газа.
Углекислый газ имеет уникальные термодинамические свойства. В установках Carrier NaturaLINE реализуется так называемый транскритический цикл CO₂.
Говоря простыми словами: При нагревании до +31,1 °C CO₂ переходит в сверхкритическое состояние (флюид, сочетающий свойства газа и жидкости). Из-за температурного напора на теплообменнике (обычно 3…5 °C) установка переходит в транскритический режим раньше: уже при температуре окружающего воздуха примерно +26…+28 °C. В этом режиме система сбрасывает тепло не через классическую конденсацию, а через охлаждение CO₂ в газкулере. При температуре ниже критической теплообменник работает как классический конденсатор (субкритический цикл), а выше — как газоохладитель (газкулер), где газ остывает без конденсации.
Экстремальное давление. Транскритический цикл CO₂ подразумевает работу при экстремально высоких давлениях. Аварийное реле высокого давления (HPS) отключает компрессор при 138 бар.
В отличие от фреоновых систем, здесь установлены три механических предохранительных клапана (PRV) на разные участки: сторона нагнетания — 150,9 бар, промежуточная емкость Flash Tank — 108,2 бар, сторона всасывания — 89,6 бар.
Для сравнения, в стандартных агрегатах Carrier на R-134a защитное реле высокого давления полностью отключает систему уже при 25 кг/см² (около 24,5 бар). Спиральные компрессоры физически не выдерживают таких транскритических нагрузок, поэтому в NaturaLINE используются исключительно поршневые компрессоры специальной конструкции.
Для сохранения вязкости при экстремальных давлениях вместо привычных полиэфирных масел (POE) в компрессорах NaturaLINE применяется синтетическое поливинилэфирное масло PVE (Idemitsu FVC 100D). Масло POE в контакте с CO₂ и следами влаги гидролизуется с выпадением кислот, а PVE устойчиво к гидролизу и сохраняет свои свойства.
Повышенный износ компонентов. Помимо давления, система подвергается воздействию высоких температур. Высокие температуры нагнетания 140-160°C увеличивают термическую нагрузку на масло и кольца, но аварийная автоматика останавливает систему задолго до предельного термического распада. На нагнетании стоит датчик CPDS (Compressor Discharge Temperature Sensor), и при опасном росте температуры контроллер сначала принудительно разгружает ступени компрессора соленоидным клапаном USV, а затем глушит агрегат по аварии (AL12), исключая аварийный пиролиз.
Сложности технического обслуживания
Качество хладагента. Система не прощает наличия влаги: вода в сочетании с CO₂ мгновенно образует агрессивную угольную кислоту (H₂CO₃), вызывающую коррозию прецизионных клапанов. Для заправки допускается исключительно сухой углекислый газ степени чистоты не менее 99,99% (Refrigerant Grade 4.0 / 4.5 по стандарту AHRI 700) с влагосодержанием менее 10 ppm. Техническая углекислота со сварочных постов здесь категорически запрещена.
Опасность сухого льда при заправке. При заправке технику необходимо помнить о явлении тройной точки CO₂. Это значения температуры и давления, при которых твердый лед, жидкость и газ могут находиться в равновесии одновременно. Тройная точка CO₂ находится при -56,6 °C и 5,18 бар (~5,1 атм). Она используется для получения «сухого льда».
Если неопытный техник начнет заправлять жидкий R744 в контур, находящийся под глубоким вакуумом, хладагент мгновенно перейдет в твердое состояние — сухой лед. Ледяная пробка забивает клапан высокого давления HPXV, фильтры и шланги, а последующая сублимация приводит к гидроударам и разрыву узлов. Согласно регламенту, заправку всегда начинают с газовой фазы («срыв вакуума» парами CO₂), поднимая давление выше 30-35 бар, и только потом открывают подачу жидкой фазы.
Проблема стояночного давления при отключении. Если на улице жара +35...+40°C, а контейнер выключен, жидкий CO₂ в замкнутом контуре быстро нагревается, и давление переваливает за отметку срабатывания сбросных клапанов (89,6 бар на всасывании или 108,2 бар на ресивере Flash Tank). Вся заправка стравливается на улицу, и запустить контейнер без дорогостоящей перезаправки уже невозможно.
Спецоборудование. Для дозаправки и ремонта необходима специальная заправочная станция, оснащенная толстостенными шлангами и манометрами высокого давления. Заправка осуществляется при давлении 50–70 бар (при температуре 20°C).
Высококвалифицированные кадры. Ремонт CO₂-установок технически сложен. Большинство линейных механиков не имеют должной квалификации, допусков к работе со сверхвысоким давлением и оборудования, поэтому отказываются браться за обслуживание NaturaLINE.
.jpg)
Энергопотребление в стационарном режиме
Практические замеры показывают, что ежемесячные затраты на электроэнергию при использовании Carrier NaturaLINE в стационарном режиме (24/7, работа в качестве склада без отключения и перемещений) сопоставимы с моделями Carrier PrimeLINE и EliteLINE, которые оснащены высокоэффективными спиральными компрессорами. Обещанная производителем сверхэкономия на практике нивелируется затратами энергии на сжатие газа до транскритических параметров при высоких температурах окружающей среды.
Наличие запчастей
В связи с низким распространением модели, запасные части для газовых кулеров, поршневых компрессоров высокого давления и специализированной арматуры в большинстве регионов РФ отсутствуют. Однако в крупнейшем логистическом хабе Дальнего Востока — во Владивостоке — необходимые детали доступны, благодаря развитой инфраструктуре поставок контрактных запчастей из Азии. Вы можете приобрести комплектующие как из наличия, так и под заказ через профильных поставщиков.
Проверка в реальных рейсах
Контейнеры NaturaLINE масштабно тестировали гиганты рынка. В 2017-2018 гг. Maersk брал на испытания партию из 100 единиц, а лизингодатель SeaCube закупал 2 000 установок для линии MSC.
В реальных рейсах выявился главный недостаток: на экваторе и в тропиках при температуре воздуха +35...+45°C холодильный коэффициент (COP) транскритического цикла резко падает. Компрессор работает на пределе мощности, потребляя на 20-30% больше судового электричества, чем фреоновый PrimeLINE. Это и стало причиной отказа линий от дальнейшего расширения парка.
При поиске экологически чистых технологий перевозчики предпочли альтернативные пути. Вместо сложного и дорогого CO₂ на сверхвысоком давлении индустрия выбрала компромиссные гидрофторолефиновые смеси:
- Carrier модернизировал популярную серию PrimeLINE под хладагент R-513A, что снизило углеродный след более чем вдвое без изменения давлений и привычной базы;
- Thermo King перевел линейку Magnum Plus на R-452A.
Причины раннего списания
Согласно устоявшейся мировой практике, крупнотоннажные рефрижераторные контейнеры (КРК) эксплуатируются морскими линиями и лизинговыми компаниями в течение 7-12 лет. После окончания этого срока, когда затраты на капитальный ремонт (особенно компрессорной группы) начинают превышать остаточную стоимость, оборудование списывается и попадает на вторичный рынок для стационарного использования (в качестве складов).
С оборудованием Carrier NaturaLINE наблюдается совершенно иная тенденция. Фиксируется досрочный вывод контейнеров на вторичный рынок — зачастую после срока эксплуатации менее 7 лет.
Ключевые причины:
Дороговизна ремонта. Любая поломка контура высокого давления обходится транспортной компании в разы дороже, чем замена аналогичного узла на фреоновом PrimeLINE.
Простои из-за отсутствия газа. Невозможность оперативно найти чистый CO₂ в промежуточных портах приводит к порче груза и срыву логистических контрактов.
Неготовность инфраструктуры. Портовые терминалы по всему миру неохотно берут на обслуживание агрегаты с давлением свыше 100 бар из-за строгих требований безопасности.
Несмотря на то, что технология NaturaLINE была запущена в серийное производство еще в 2013 году, ее тираж на сегодняшний день существенно уступает традиционным моделям на R-134a и R-404A. Технология транскритического цикла для мобильного холода все еще остается «сыроватой и новаторской». Это подтверждается единичными случаями ее появления на рынке б/у оборудования и стремлением крупных игроков минимизировать риски, досрочно избавляясь от сложных в обслуживании активов.
Покупка NaturaLINE для склада в РФ оправдана только в том случае, если контейнер продается с огромным дисконтом (на 30-40% дешевле фреонового аналога), а у покупателя есть гарантированный доступ к поставщикам сухого CO₂ и сертифицированным сервисным инженерам во Владивостоке или крупных портовых узлах. Если сервиса рядом нет — простой контейнера при первой же утечке перечеркнет всю выгоду.
